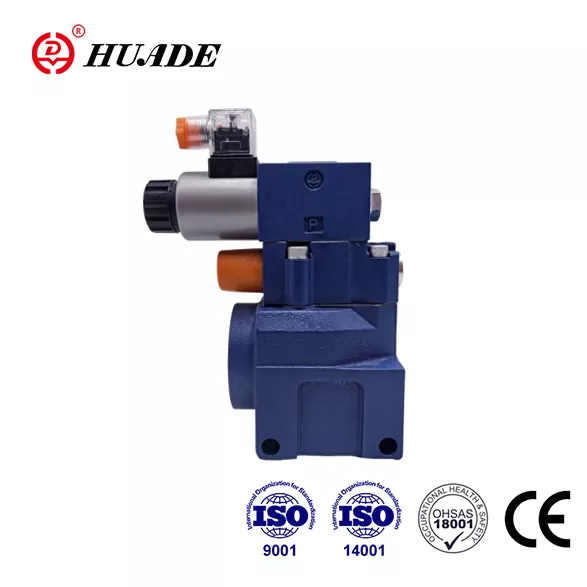

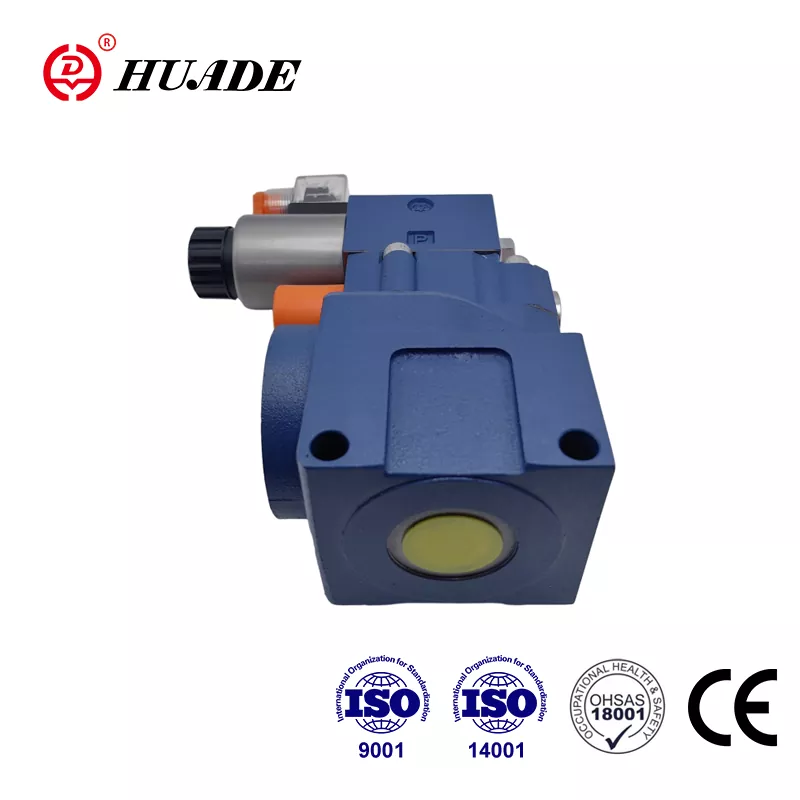

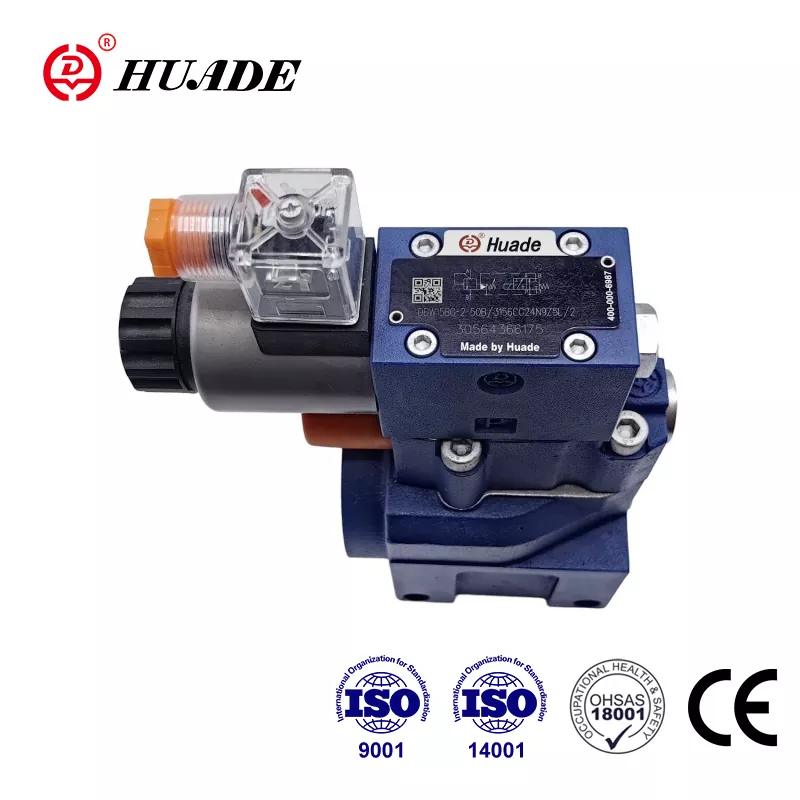

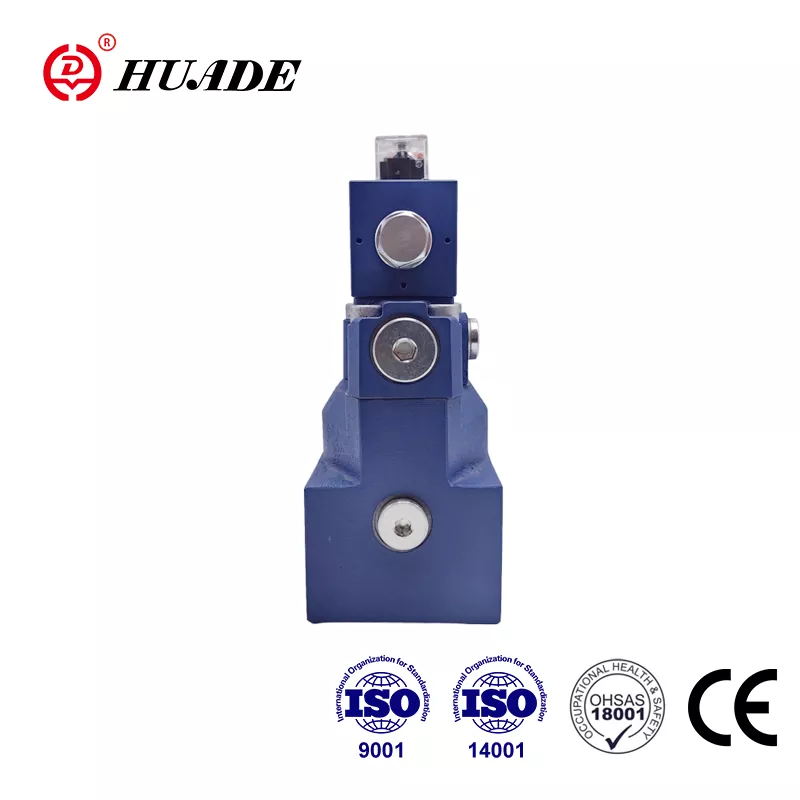

Клапани рафъи фишори Huade® DBW 10 дар муқоиса бо дигар маҳсулоти шабеҳ устувортар аст. Сабаб дар он аст, ки Huade Hydraulic бо Rexroth ду ҳамкории дарозмуддат дошт. Намуди DBW 10 метавонад ҳамон клапанҳои силсилаи аз ҷониби Rexroth пешниҳодшударо иваз кунад. Дар завод бо максади бо маснуоти гидравликй таъмин намудани 750 тачхизоти пешкадами истехсолй аз тамоми чахон чорй карда шуд. Завод ба амалия будани махсулот бештар диккат дода, ухдадор аст, ки харидоронро бо клапанхои арзони гидравликй таъмин намояд. Ҳама филиалҳои завод аз ISO9001, ISO14001 ва OH SAS18001 гузаштанд. Бренди Huade® дар Чин эътибори баланд дорад. Аз сабаби сифати боэътимод ва кори устувор, клапанҳои фишори Huade® дар техникаи муҳандисӣ ва сохтмонӣ, саноати ҳарбӣ ва дигар соҳаҳо васеъ истифода мешаванд.
|
Генерал |
|||||||
|
Насбкунӣ |
ихтиёрӣ |
||||||
|
Вазн |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Зерпластин |
ДБ (Кг) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (Кг) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (Кг) |
1,2 (навъи DBW илова кардани 1,2Кг |
||||||
|
DBC10 ё 30 (Кг) |
1,5 (DBWC10 ё 30 1,2 кг илова кунед) |
||||||
|
Ришта |
DB..G. (Кг) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (Кг) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Маълумоти техникӣ барои клапанҳои самтбахш |
нигаред ба WE6.../... |
||||||
|
Маълумоти техникии гидравликӣ |
|||||||
|
Фишори максималии корӣ дар бандарҳои A.B. X (МПа) |
то 35,0 |
||||||
|
Фишори максималии бозгашт |
DB (МПа) |
то 31,5 |
|||||
|
DBW.6A.(соленоидҳои стандартӣ) (МПа) |
AC (DC) 10,0 AC (DC) 16,0 |
||||||
|
DBW.6B.(соленоидҳои пурқувват) (МПа) |
AC (DC) 16.0 |
||||||
|
Фишори танзимшаванда |
Ҳадди ақал (МПа) |
вобаста ба ҷараён (ниг. каҷҳои хос) |
|||||
|
Максимум (МПа) |
Максимум 5,0, 10,0, 20,0, 31,5, 35,0 |
||||||
|
Максимум ҷараёни |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Ҷойгиркунии зеризаминӣ (L/min) |
250 |
- |
500 |
- |
650 |
||
|
Пайвастҳои ришта (L/min) |
250 |
500 |
500 |
500 |
650 |
||
|
Моеъи фишор |
Равғани маъданӣ (барои мӯҳри NBR) ё эфири фосфат (барои мӯҳри FPM) |
||||||
|
Диапазони ҳарорати моеъи фишор (℃) |
-30 то +80 |
||||||
|
Диапазони часпак (мм ²/с) |
10 ба 800 |
||||||
|
Дараҷаи ифлосшавӣ |
NAS 1638 синфи 9. |
||||||
Вижагиҳо:
▶ Ҷойгиркунии зеризаминӣ
▶ Намунаи интиқол ба DIN 24 340, шакли E, ISO 6264 ва CETOP - RP 121H
▶ Пайвасткунии қубур
▶ Пайвастро гузоред
▶ Се унсури танзим:
. Тугмаи гардишкунанда
. шонздаҳӣ. винт бо сарпӯши муҳофизатӣ
. Тугмаи гардиши қулфшаванда бо миқёс
▶ Борфарории электромагнитӣ тавассути клапанҳои самти дарунсохт
Ариза:
Клапанҳои рафъи фишори DBW 10 барои маҳдудкунӣ ва борфарорӣ тавассути электромагнитҳои фишори назоратӣ истифода мешаванд.
Генерал
Клапанҳои фишори DBW клапанҳои рафъи фишори пилотӣ мебошанд.
Клапанҳои рафъи фишор (DB) асосан аз клапанҳои асосӣ (1) бо василаи асосии спул (3) ва клапани идорашавандаи пилотӣ (2) бо унсури танзими фишор иборатанд.
Клапани рафъи фишори навъи DB
Фишоре, ки дар бандари А мавҷуд аст, ба спули асосӣ таъсир мерасонад (3). Дар айни замон ба воситаи хатҳои идоракунӣ (6) ва (7), ки бо сӯрохиҳо (4) ва (5) муҷаҳҳаз карда шудаанд, дар тарафи пружинаи пурборшудаи катори асосӣ (3) ва ба тӯб (8) фишор оварда мешавад. ) дар клапани идоракунии пилот (2). Агар фишор дар бандари А аз клапани дар пружа (9) гузошташуда зиёд бошад, кура (8) ба пружа (9) кушода мешавад.
Сигнал барои ин дар дохили он тавассути хатҳои идоракунӣ (10) ва (6) аз бандари А меояд. Моеъи фишор дар паҳлӯи пружинаи сарбории асосӣ(3) ҳоло тавассути хати идоракунӣ (7), сурохии сӯрохи (11) ҷорӣ мешавад. ) ва тӯб (8) ба камераи пружинӣ (12) гузоред. Дар намуди DB...50B/...он тавассути хати идоракунӣ(13) ба зарф ё дар намуди DB..50/..Y.. берунӣ тавассути хати идоракунӣ (14) ҷорӣ мешавад. Аз сабаби сурохихои (4) ва (5) пастшавии фишор дар катраи асосй (3) ба амал меояд, пайваст аз бандари А ба порти В кушода аст. Ҳоло моеъи фишор аз бандари А ба бандари В ҳангоми нигоҳ доштани фишори муқарраршудаи корӣ ҷорӣ мешавад.
Тавассути бандари "X" (15) клапани рафъи фишор метавонад холӣ ё ба фишори дигар (марҳилаи дуюми фишор) гузаронида шавад.
Клапани рафъи фишор навъи DBW
Вазифаи ин клапан асосан бо клапани навъи DB якхела аст
Борфарорӣ дар спули асосӣ (3), аммо тавассути ба кор андохтани клапани самти дарунсохт (16) ба даст оварда мешавад.
сохтори DBW...50B
Рамзи DBW...50B
1. Моеъ бояд филтр карда шавад. Андозаи ҳадди ақали филтр 20 ㎛ аст.
2.Бак бояд мӯҳр дошта бошад ва дар даромадгоҳи ҳаво филтри ҳавоӣ насб карда шавад.
3.Маҳсулоти бе зерплавҳа ҳангоми баромадан аз корхона, агар ба онҳо лозим бошад, лутфан махсус фармоиш диҳед.
4.Иддаоҳои ислоҳкунандаи клапан бояд сатҳи шиддатнокии баланд бошад (синфи 10.9). Лутфан онҳоро мувофиқи параметрҳои дар китоби намунавӣ овардашуда интихоб кунед ва истифода баред.
5. Нохамвории сатхи бо клапан пайвастшуда талаб карда мешавад, нохамвории сатхи 0,8 аст.
6. Марра рӯизаминии порчаи mating ба 0,01 / 100мм талаб карда мешавад.
