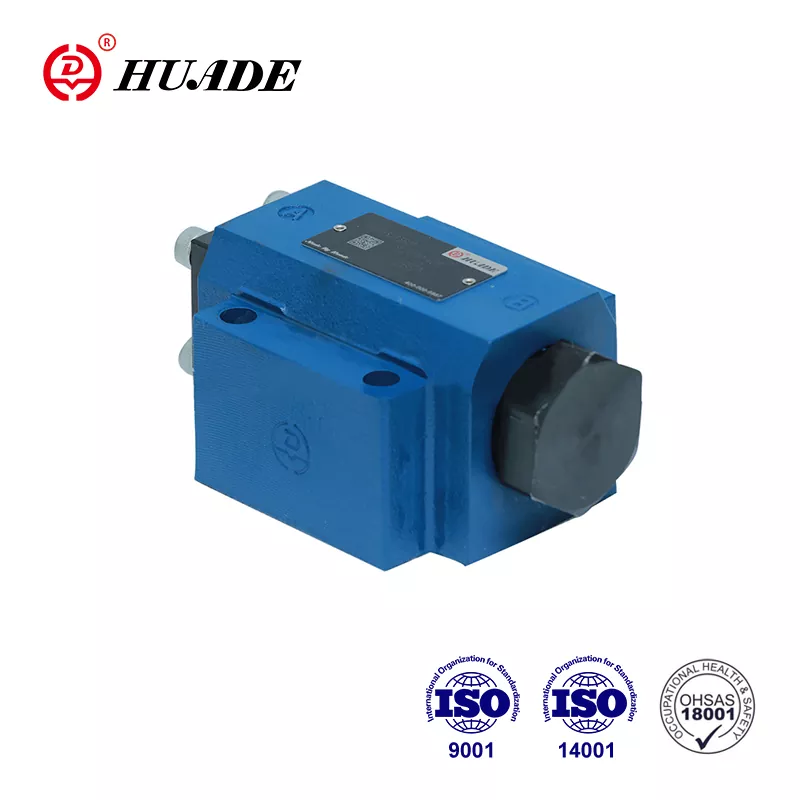

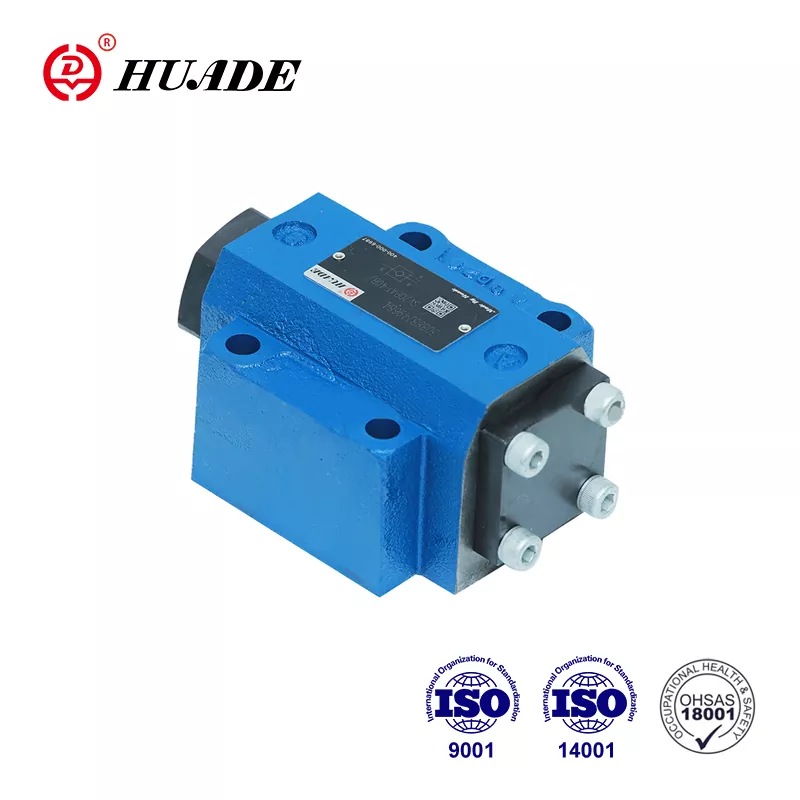

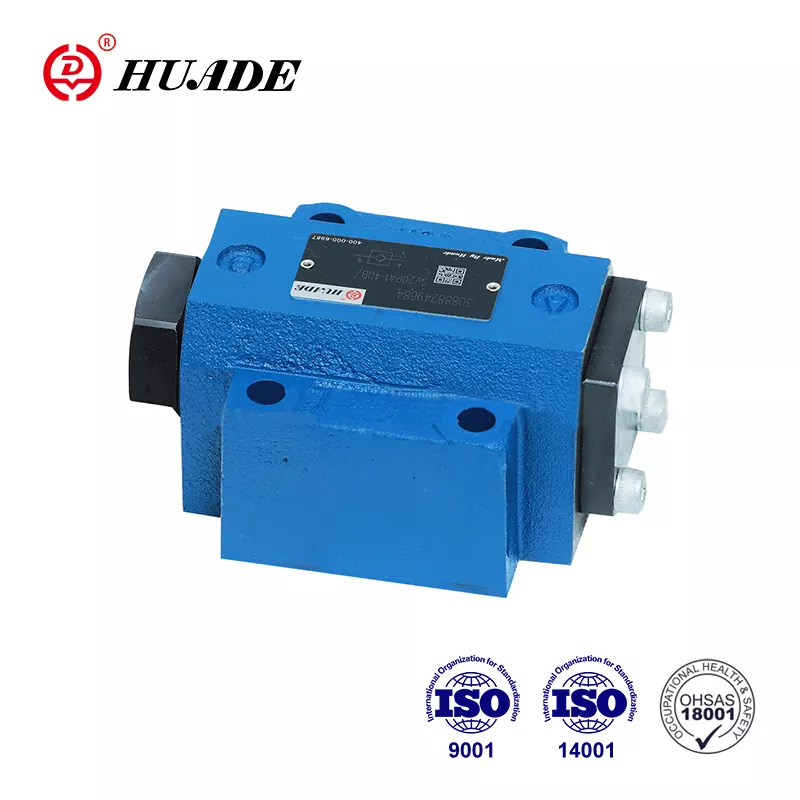

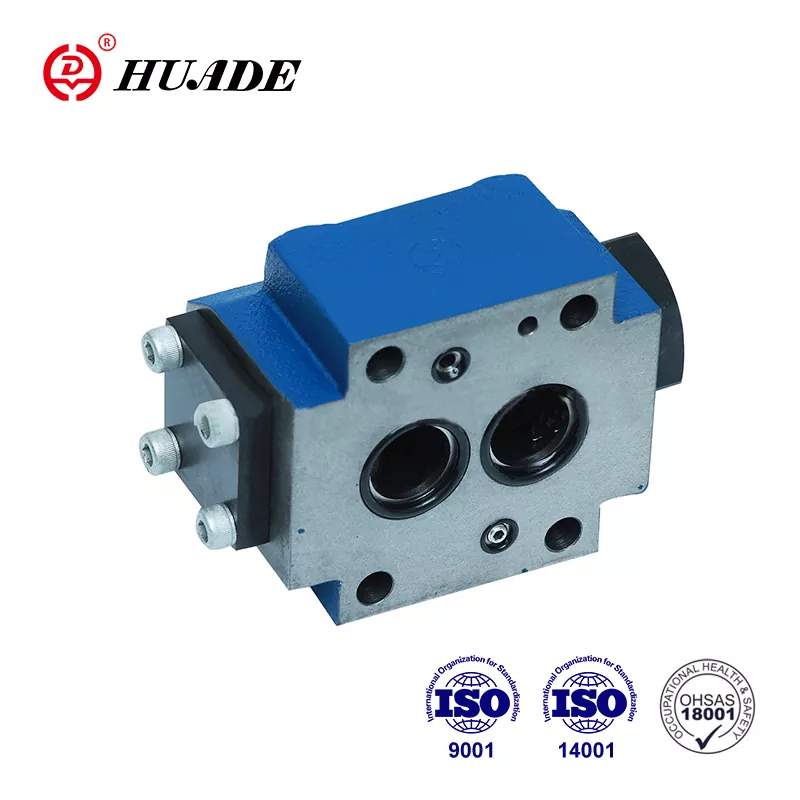

Huade бренди маъруф дар Чин аст. Пас аз таъсиси он, он бо Рексрот ду таҷрибаи дарозмуддати ҳамкорӣ дошт. Он метавонад силсилаи SL-ро, ки Rexroth пешниҳод кардааст, комилан иваз кунад. Нархи оқилонатар аст. Силсилаи санҷиши клапанҳои Huade® SL бо сифати хуб ва нархи паст рақобатпазиранд. Huade ба сифат диққати зиёд медиҳад. Завод аз ISO9001, ISO14001 ва OH SAS18001 гузашт. Клапанҳои гидравликии Huade аз сабаби иҷрои аъло дар саноати ҳарбӣ ва дигар соҳаҳо васеъ истифода мешаванд. Ҳама клапанҳои чекии Huade® дар картонҳои стандартӣ ва бастаи пластикии обногузар баста мешаванд.
|
Маълумоти техникӣ |
||||||
|
Услуб |
10 |
16 |
20 |
25 |
30 |
|
|
Вазн |
васлкунии зеризаминӣ (кг) |
1.8 |
- |
4.7 |
- |
7.8 |
|
пайвасти ришта (кг) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Мавқеи насб (㎫) |
Ихтиёрӣ |
|||||
|
Самти ҷараён (㎫) |
Аз А то В озод, аз В то А тавассути кушодан |
|||||
|
Фишори корӣ, макс.(㎫) |
0,5 ~ 315 |
|||||
|
Фишори назорат, макс (㎫) |
0,5 ~ 315 |
|||||
|
Ҳаҷми назорат - порт X (см3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Ҳаҷми назорат -порти Y (см3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Минтақаҳои назорат - майдони A1 (см3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-майдони A2 (см3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-майдони A3 (см3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
- майдони A4 (см3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Моеъи фишор |
Равғанҳои минералӣ (барои мӯҳри NBR) ё эфири фосфатӣ (барои мӯҳри FPM) |
|||||
|
Диапазони ҳарорати моеъи фишор （℃） |
-30～+80 |
|||||
|
Диапазони часпакӣ (мм2/с) |
2,8 ба 500 |
|||||
Вижагиҳо:
▶ клапани чек, ки тавассути моеъ идора мешавад
▶ Барои васлкунии зерплавҳа, Намунаи васлкунӣ мувофиқи DIN 24 340
▶ Пайвастшавӣ бо риштаи зеризаминӣ ё винтӣ
▶ Бо ё бе порти ихроҷ
▶ Бо ё бе кушодани пешакӣ
▶ Навиштан бо декомпрессияи пешакии намнокшуда
▶ 4 фишори кушод
▶ Интиқоли намуна ба Din 24 340 fom A, 1SO 4401 ва CETOP-RP 121H
Клапанҳои санҷишӣ SL клапанҳои гидравликии пилотӣ мебошанд, ки дар тарҳрезии навъи попет, ки метавонанд кушода шаванд, то дар ҳарду самт паст бошад.
Ин клапанҳо барои ҷудо кардани схемаҳои корӣ дар зери фишор, ҳамчун муҳофизат аз паст шудани сарборӣ ҳангоми шикастани хат ё аз ҳаракатҳои хазандаҳои фаъолкунандаи аз ҷиҳати гидравликӣ басташуда истифода мешаванд.
Асосан ин клапанҳо аз корпус (1), попет (2), пружинаи фишурдакунанда (3), чархи идоракунӣ (4) ва инчунин аз пешакии кушода, ҳамчун клапани кӯза (5) иборатанд.
Клапан имкон медиҳад, ки ҷараёни озод аз А то В гарданд, дар самти муқобил попет (2) дар курсии худ тавассути фишори система ва илова ба қувваи пружа нигоҳ дошта мешавад.
Тавассути пайвасти фишор дар бандари идоракунӣ X поршени идоракунӣ (4) ба тарафи рост ҳаракат мекунад. Ин поппетро (2) аз нишаст тела медиҳад. Акнун клапан инчунин метавонад аз В то А ҷараён дошта бошад.
Барои таъмин намудани кушодани дурусти клапан тавассути поршени идоракунӣ (4) фишори ҳадди ақали назоратӣ лозим аст.
Ин клапан пешакии иловагӣ дорад. Тавассути пайвасти фишор дар бандари идоракунӣ X поршени идоракунӣ (4) ба тарафи рост тела дода мешавад.
Ин аввал тӯбро (5) ва сипас поппетро (2) аз нишаст тела медиҳад. Акнун клапан инчунин метавонад аз В то А ҷараён дошта бошад. Аз сабаби пеш аз кушодашавӣ декомпрессияи намии моеъ зери фишор вуҷуд дорад. Тавассути ин зарбаҳои эҳтимолии фишор пешгирӣ карда мешаванд
Вазифаи ин клапан асосан бо клапани SV якхела аст. Фарқият порти ихроҷи иловагии Y мебошад. Бо ин майдони ҳалқаи поршени идоракунӣ (4) аз бандари А ҷудо карда мешавад.
Фишоре, ки дар бандари А мавҷуд аст, танҳо ба майдони А4, поршени идоракунӣ (4) таъсир мерасонад.
Намоиши буридашудаи клапани чек навъи SL. .ПБ
(бо бандари ихроҷ, бидуни кушодани пешакӣ)
