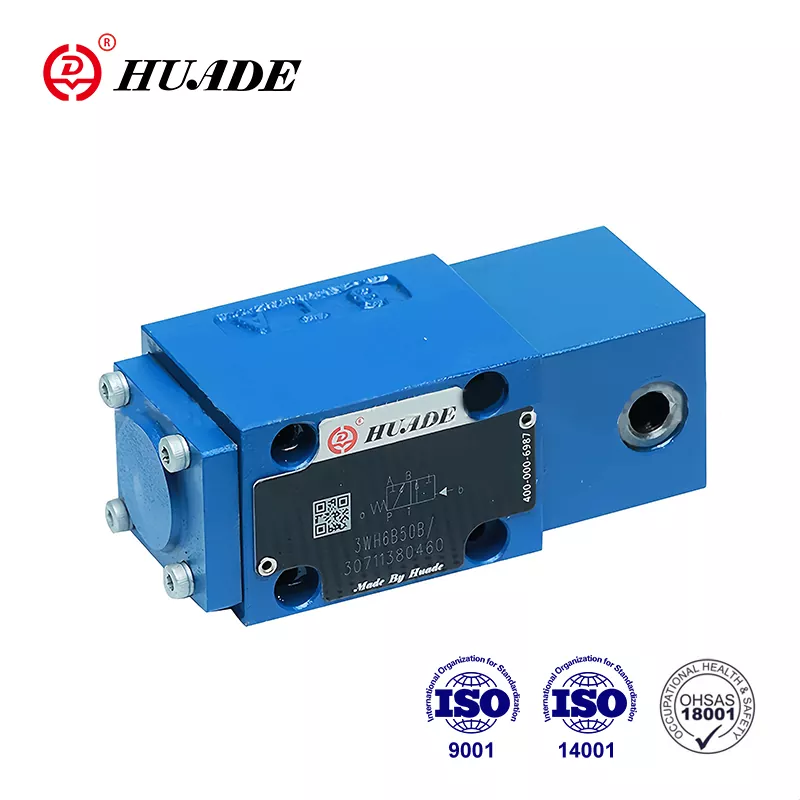

Ҳамчун як истеҳсолкунандаи пешбари саноати гидротехникии Чин, Huade Hydraulic ду таҷрибаи дарозмуддати ҳамкорӣ бо Rexroth дошт. Хуаде® навъи клапани идоракунии самти WH нисбат ба маҳсулоти шабеҳи ин хат дар технология пешрафтатар ва устувортар аст. Huade зиёда аз 750 адад таҷҳизоти пешрафтаи истеҳсолиро, ки аз тамоми ҷаҳон ворид карда шудаанд, барои таъмини сифати баланди маҳсулоти гидравликӣ истифода мебарад. Он нисбат ба маҳсулоти шабеҳи ин хат аз ҷиҳати технология пешрафта ва устувортар аст. Корхона ба стандартҳои байналмилалӣ, яъне ISO9001, ISO14001 ва OH SAS18001 мувофиқат мекунад. Силсилаи клапанҳои самти истеҳсолкардаи Huade Hydraulic дар системаи гидравликии баҳрӣ васеъ истифода мешаванд. Huade соҳиби як гурӯҳи бузурги муштариён дар саноати баҳрӣ мебошад.
|
Андоза |
6 |
10 |
|
|
Фишори ҳадди аксар |
Портҳои A, B, P (МПа) |
ба 31.5 |
|
|
Порт T (МПа) |
ба 16 |
||
|
Бо аломатҳои A ва B порти T бояд ҳамчун бандари ихроҷ истифода шавад |
|||
|
Ҳаҷми ҳадди аксар (Л/дақ) |
то 60 |
то 120 |
|
|
Бо ҷараён кор мекунад |
Аломат Q6% масоҳати номиналии буриш |
||
|
Аломати W, 3% масоҳати номиналии буриш |
|||
|
Моеъ |
Равғани минералӣ ё эфири фосфат |
||
|
Диапазони ҳарорати моеъи фишор （℃） |
-20～+80 |
||
|
Диапазони часпакӣ (мм2/с) |
2,8 ~ 500 |
||
|
Вазн (кг) |
1 силиндраи корӣ |
тақрибан 2 |
тақрибан 3,5 |
|
2 силиндраи корӣ |
тақрибан 2.2 |
тақрибан 4,5 |
|
|
Фишори графикӣ (МПа) |
дақ |
0,6 то 1> фишори зарф |
0.5 |
|
макс |
20 |
6 |
|
Вижагиҳо:
▶ Клапани самти мустақим идорашаванда
▶ Ду клапани мавқеъ бо маҳдудияти зарба ихтиёрӣ
▶ Ҷойгиркунии зеризаминӣ
▶ Намунаи васлкунӣ ба Din 24 340 form A, ISO 4401 ва CETOP - RP 121H
Ариза:
Клапанҳои WH клапанҳои гидравликии самтнок мебошанд. Онҳо барои назорати қатъ, оғоз ва самти ҷараён истифода мешаванд.
Клапанҳои самтӣ асосан аз корпус (1), як ё ду элементи корӣ (2) (силиндраи гидравликӣ, пневматикӣ), чархаи идоракунӣ (3), инчунин як ё ду пружаи бозгашт (4) иборатанд.
Дар ҳолати оромӣ спули идоракунӣ (3) дар марказ ё мавқеи ибтидоӣ тавассути пружаҳои бозгашт (3) нигоҳ дошта мешавад (ба истиснои клапани импулс).
Спули идоракунӣ (3) тавассути элементҳои корӣ ба ҳолати зарурии коммутатсионӣ тела дода мешавад.
Бо банд, ..OF/ нависед.
Клапанҳои самти бо усули гидравликӣ ё пневматикӣ идорашаванда инчунин ҳамчун клапанҳои 2 мавқеъ бо банд (5) мавҷуданд. Ҳангоми истифода бурдани унсурҳои корӣ бо маҳкам ҳар як мавқеъи коммутатсионӣ метавонад баста шавад.
Бе пружинаи баргардонда, бе банд, чоп..О/.
Ҳангоми истифода бурдани элементҳои корӣ бе пружинаи бозгашт ва бе маҳкам, дар ҳолати оромӣ мавқеи муайяни коммутатсионӣ вуҷуд надорад.
Диаграммаи сохтор
Гази картридж
Истифодаи дроссели картриджӣ пас аз он зарур аст, ки ҳангоми гузариш дар шароити корӣ ҷараёнҳое ба амал меоянд, ки аз ҳадди кори клапан зиёданд.
Он ба канали P-и клапани самт пайваст карда шудааст.
