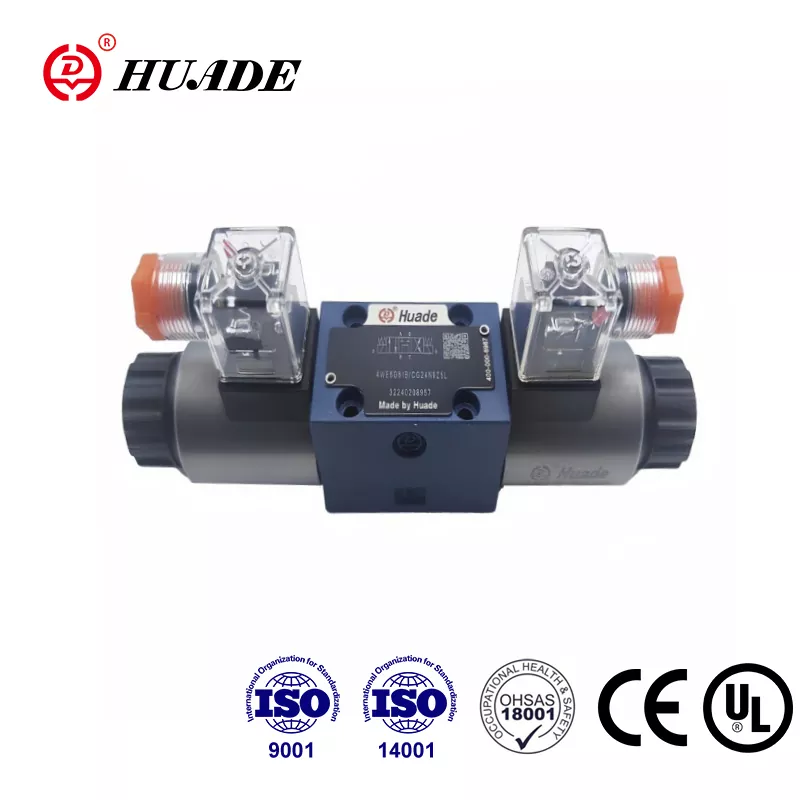

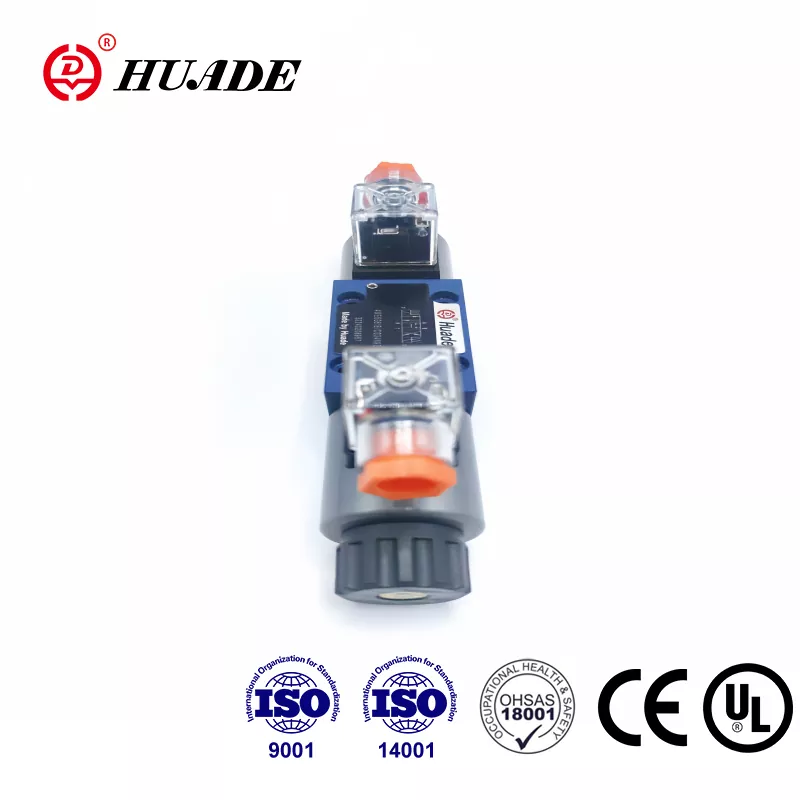

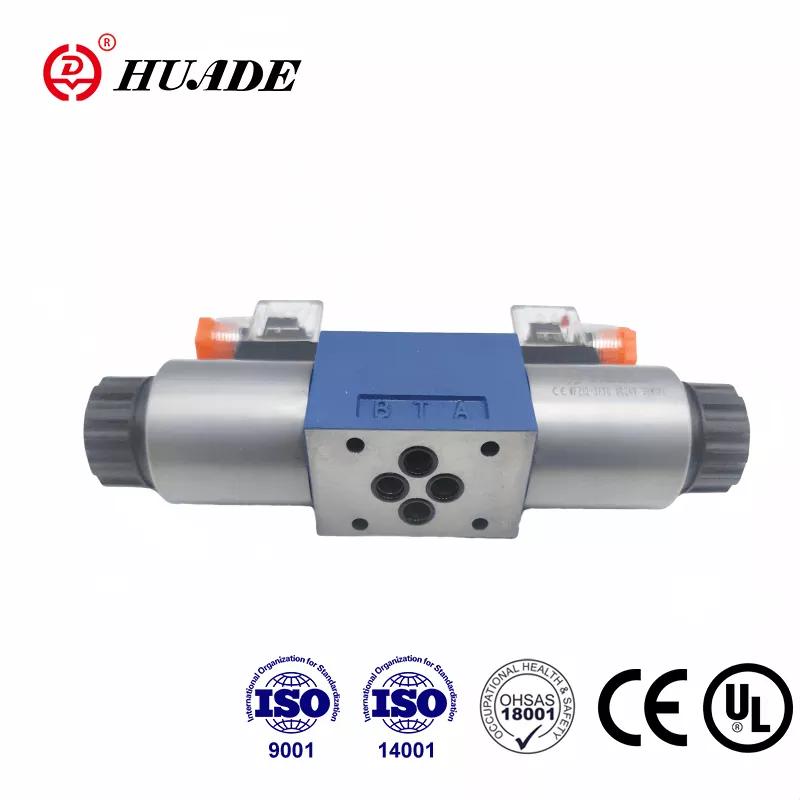

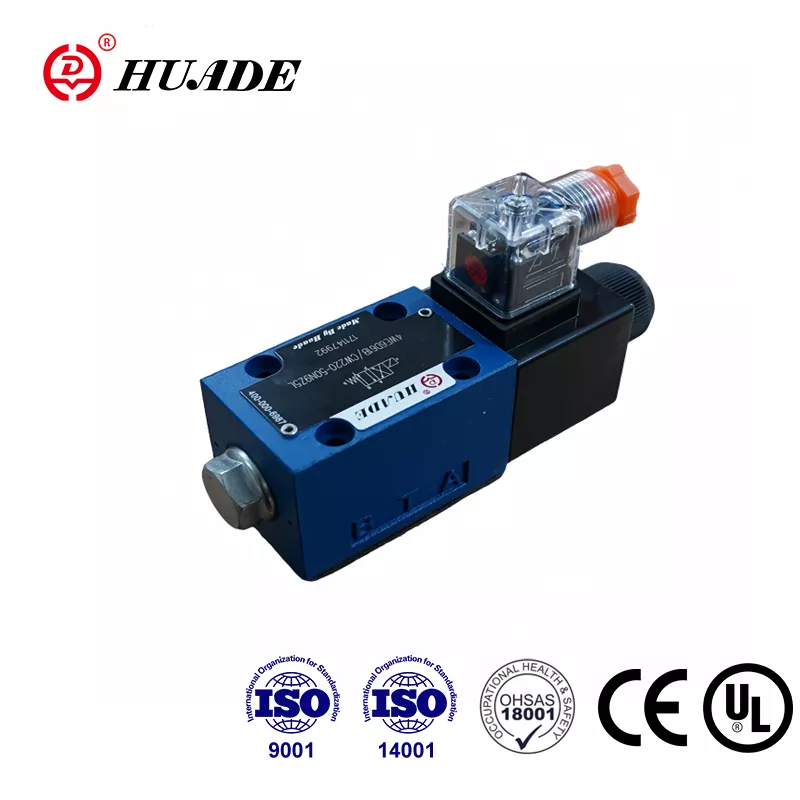

Ҳамчун як истеҳсолкунандаи пешбари саноати гидротехникии Чин, Huade бо Rexroth ду маротиба аз соли 1979 ҳамкорӣ кардааст. Huade® 4WE 6 Y клапани самти самт дар муҳити гуногуни саноатӣ васеъ истифода мешавад. Он метавонад ҳамон моделеро, ки Rexroth пешниҳод кардааст, иваз кунад. Он дар Чин ва дар кишварҳои хориҷӣ ба таври ваҳшӣ фурӯхта мешавад. Huade ба сифат диққати зиёд мегузорад, то боварӣ ҳосил кунад, ки ҳар як клапани самт иҷрои аъло дорад. Huade дорои 750 таҷҳизоти пешрафтаи истеҳсолӣ аз тамоми ҷаҳон ворид карда шудааст. Силсилаи клапанҳои самти solenoid аз сертификатсияи CE гузаштааст. Завод аз ISO9001, ISO14001 ва ISO45001 гузашт. Клапанҳои гидравликии solenoid Huade® бо сабаби кори устувор дар саноати ҳарбӣ ва дигар соҳаҳо дар Чин васеъ истифода мешаванд.
|
Гидравликӣ |
|||
|
Фишори максималии корӣ бандарҳои A,B,P (Мпа) |
то 35,0 |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
бо рамзҳои A ва B, порти T бояд ҳамчун бандари дренаж истифода шавад |
|||
|
Ҳаҷми максимум (л/дақ) |
80(-);60(～) |
||
|
Моеъи фишор |
Равғанҳои минералӣ ё эфири фосфат |
||
|
Диапазони часпакӣ (мм2/с) |
2,8 ~ 500 |
||
|
Диапазони ҳарорати моеъи фишор （℃） |
-30～+80 |
||
|
Дараҷаи ифлосшавӣ |
Дараҷаи ҳадди иҷозати ифлосшавии моеъи гидравликӣ ба синфи NAS 16389. |
||
|
Электрикӣ |
|||
|
Навъи шиддат |
DC |
AC 50/60Hz |
|
|
Шиддати дастрас (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Гц |
||
|
Истеъмоли барқ (Вт) |
30 |
||
|
Қувваи нигоҳдорӣ (VA) |
- |
50 |
|
|
Қувваи фаъол (VA) |
- |
220 |
|
|
Вазифа |
пайваста |
||
|
Вақти гузариш ба IS0 6403 |
ДАРОМАД (мс) |
25 ба 45 |
10 то 20 |
|
ХОМӮШ (мс) |
10 то 25 |
15 то 40 |
|
|
Муҳофизат ба DIN |
IP 65 |
||
|
Басомади гузариш (сикл/с) |
то 15000 |
то 7200 |
|
|
Бо пайвастҳои барқӣ барандаи муҳофизатӣ (PE) |
|||
Вижагиҳо:
▶ Варианти баландсифати клапанҳои мустақими электромагнитӣ
▶ Соленоидҳои доимии доимӣ ё AC тар бо печи ҷудошаванда
▶ Гӯшти электромагнитӣ метавонад тавассути 90 ° гардиш карда шавад
▶ Пайвастҳои барқӣ ҳамчун пайвастҳои инфиродӣ ё марказӣ
▶ Ҳангоми иваз кардани катуш камераи фишорро кушодан шарт нест
▶ Барқароркунии дастӣ, ихтиёрӣ
▶ Намунаи интиқол ба Din 24 340 form A, ISO 4401 ва CETOP - RP 121H
Ариза:
Клапанҳои самти навъи 4WE 6 Y клапанҳои самти самти электромагнитӣ мебошанд. Онҳо оғоз, қатъ ва самти моеъро назорат мекунанд.
Аслан клапанҳои идоракунии самтбахш 4WE 6 аз корпус (1), як ё ду электромагнит (2), чархаи идоракунӣ (3) ва як ё ду пружаи бозгашт (4) иборатанд. Дар ҳолати бебарқӣ чархаи идоракунӣ (3) ба воситаи пружинаҳои бозгашт (4) дар ҳолати бетараф ё ибтидоӣ нигоҳ дошта мешавад (ба истиснои спулҳои импулс). . Қувваи электромагнитҳо (2) ба воситаи плунжер (5) дар чархи идоракунӣ (3) амал мекунад ва онро аз мавқеи нейтралии худ ба ҳолати ниҳоии зарурӣ тела медиҳад. Ин ҷараёни озодро аз Р ба А ва В ба Т ё Р медиҳад. ба Б ва А ба Т.
Ҳангоми аз барқ хоста шудани электромагнит (2) чархаи идоракунӣ (3) ба воситаи пружинаҳои бозгашт (4) ба ҳолати бетараф баргардонида мешавад.
Тағйирёбии ихтиёрии дастӣ (6), имкон медиҳад, ки чархаи идоракуниро (3) бидуни нерӯи барқ ба электромагнит ҳаракат кунад.
Диаграммаи сохтори WE 6 61B
