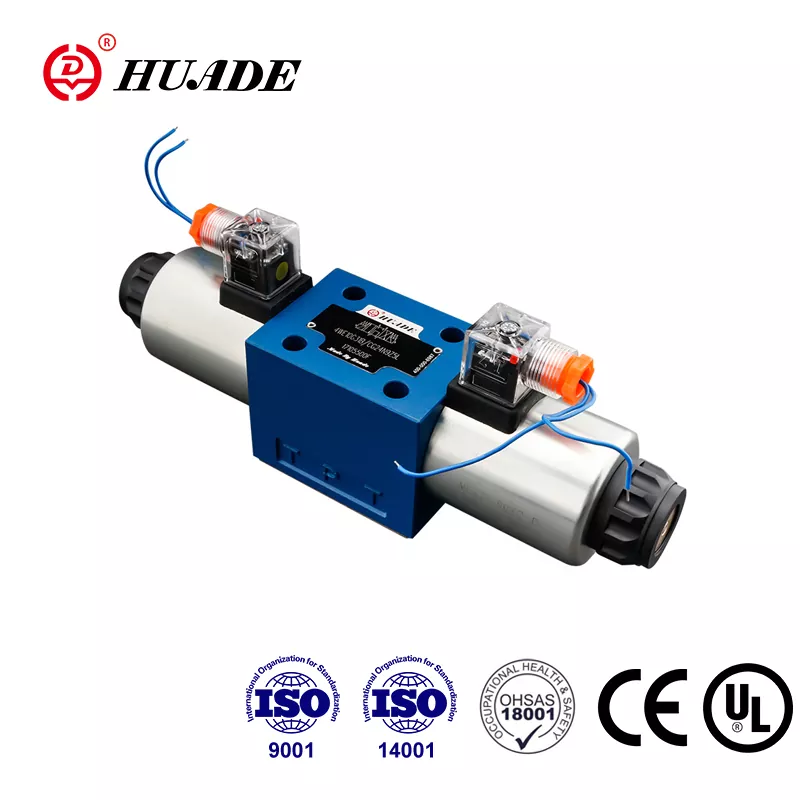

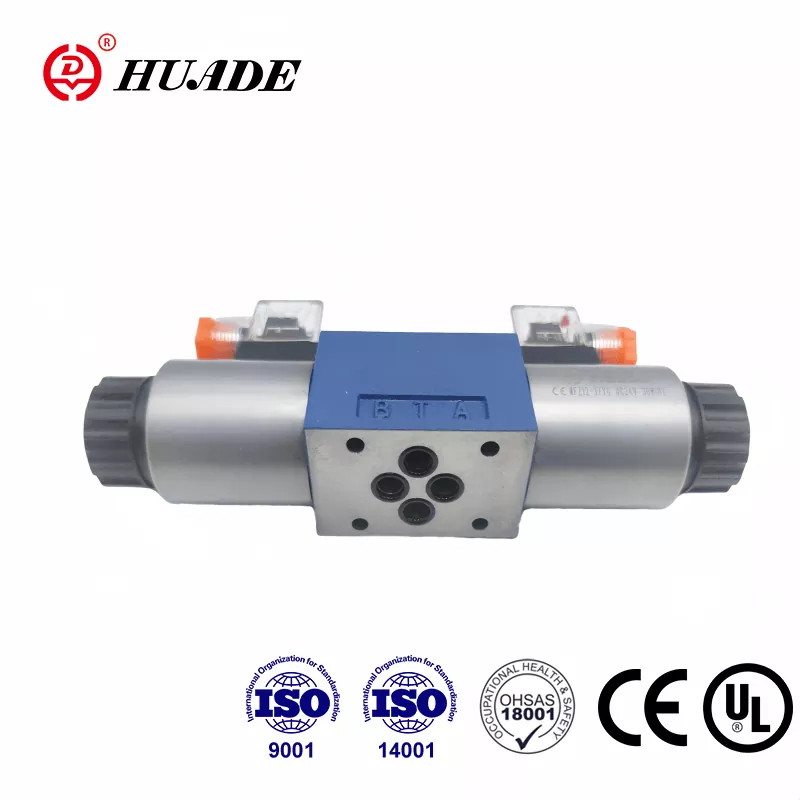

Huade Hydraulic тавассути шарикии стратегӣ байни ҳукуматҳои Чин ва Олмон дар соли 1979 таъсис ёфтааст, як истеҳсолкунандаи пешбари саноати гидротехникии Чин гардид. Клапани самти самти Huade® навъи 4WE 10 E метавонад ҳамон модели Rexroth®-ро комилан иваз кунад. Huade бо зиёда аз 750 адад таҷҳизоти пешрафтаи истеҳсолӣ, ки аз тамоми ҷаҳон ворид карда мешаванд, ба сифат диққати ҷиддӣ медиҳад. Силсилаи клапанҳои самти 4WE 10 аз сертификатсияҳои UL гузаштааст. Он дар технологияи пешрафта бештар ва пойдору бештар аз маҳсулоти шабеҳ дар ин line.The корхона гузашт ISO9001, ISO14001 ва OH SAS18001. Клапанҳои самти гидротехникии Huade® бо сабаби иҷрои боэътимод дар бисёр лоиҳаҳои трансформатсияи таҷҳизоти техникӣ ва мудофиавии миллӣ иштирок мекунанд.
|
Фишори корӣ макс. |
Портҳо A.B.P (MPa) |
ба 31.5 |
|
Портҳо T (МПа) |
16 |
|
|
Ҳаҷми ҳадди аксар (Л/дақ) |
120 |
|
|
Қисмати салиб (мавқеи гузариш 0): |
Бо рамзи Q тақрибан 6% майдони номиналӣ |
|
|
Моеъи фишор |
Равғанҳои минералӣ (барои мӯҳри NBR) ё эфири фосфатӣ (барои мӯҳри FPM) |
|
|
Диапазони ҳарорати моеъи фишор （℃） |
-30～+80 |
|
|
Диапазони часпакӣ (мм2/с) |
2,8 ~ 500 |
|
|
Вазн (кг) |
Клапан бо 1 электромагнит |
5.1 (DC), 4.3 (AC) |
|
Клапан бо 2 соленоид |
6,7 (DC), 5,1 (AC) |
|
Вижагиҳо:
▶ Клапанҳои мустақими электромагнитӣ, ки самти самтнокро идора мекунанд, ҳамчун версияи стандартӣ
▶ Соленоидҳои доимии доимӣ ё AC бо печҳои ҷудошаванда
▶ Умри дароз
▶ Нақшаи комил
▶ Гузаронидани ихтиёрии дастӣ
▶ Каттаҳоро бе кушодани камераи фишор намедиҳад иваз кардан мумкин аст
▶ Интихоби пайвастҳои барқии марказӣ ё инфиродӣ
▶ Намунаи интиқол ба Din 24 340 form A, ISO 4401 ва CETOP - RP 121H
Клапанҳои самти 4WE 10 асосан аз корпус (1), як ё ду электромагнит (2), чархи идоракунӣ (3) ва як ё ду пружаи бозгашт (4) иборат аст. Дар ҳолати оромӣ чархи идоракунӣ (3) дар ҳолати марказӣ ё ибтидоии худ тавассути пружинаҳои бозгашт (4) нигоҳ дошта мешавад (ба истиснои чархҳои импулс). Спули идоракунӣ (3) тавассути электромагнитҳои тар (2) идора карда мешавад. Қувваи электромагнитӣ (2) ба чархаи идоракунӣ (3) таъсир карда, онро аз ҳолати оромӣ ба ҳолати ниҳоии дилхоҳ бармеангезад. Ин имкон медиҳад, ки ҷараёни озод аз P ба A ва B ба T ё P ба B ва A ба T.
Ҳангоми қатъ кардани барқ соленоид (2) спули идоракунӣ (3) тавассути пружинаи бозгашт (4) ба ҳолати аввала бармегардад.
Савораи ихтиёрии дастӣ (5) имкон медиҳад, ки чархаи назоратӣ (3) бидуни барқгиркунии электромагнитҳо ба ҳаракат дароварда шавад.
Диаграммаи сохтори силсилаи WE 10 30B
1. Моеъ бояд филтр карда шавад. Андозаи ҳадди ақали филтр 20 ㎛ аст.
2. Зарф бояд мӯҳр дошта бошад ва дар даромадгоҳи ҳаво филтри ҳавоӣ насб карда шавад.
3. Махсулоте, ки дар вацти аз завод баромадан бе пластинка.
4. Иддаоҳои собиткунандаи клапан бояд мувофиқи китоби намуна интихоб ва истифода шаванд.
5. Ноҳамвории сатҳи бо клапан алоқаманд ба 0,8 зарур аст.
6. Марра рӯизаминии порчаи mating ба 0,01 / 100мм талаб карда мешавад.
