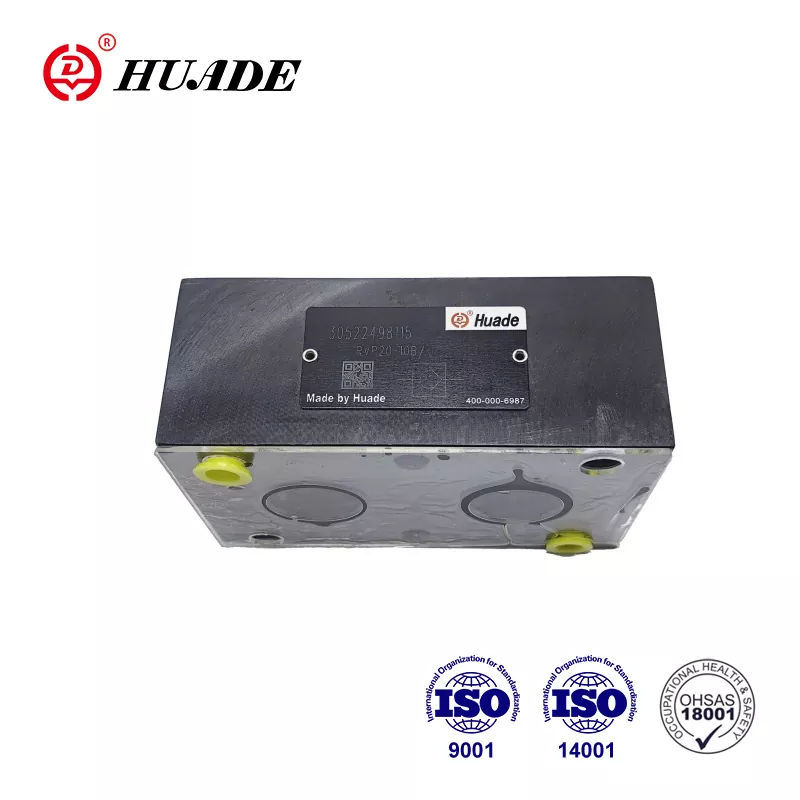

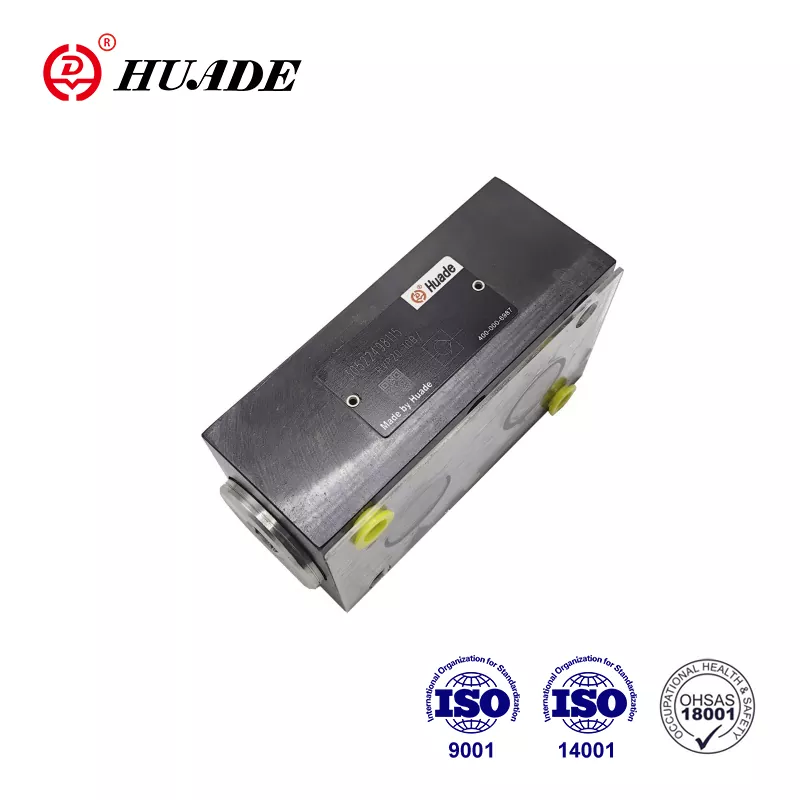

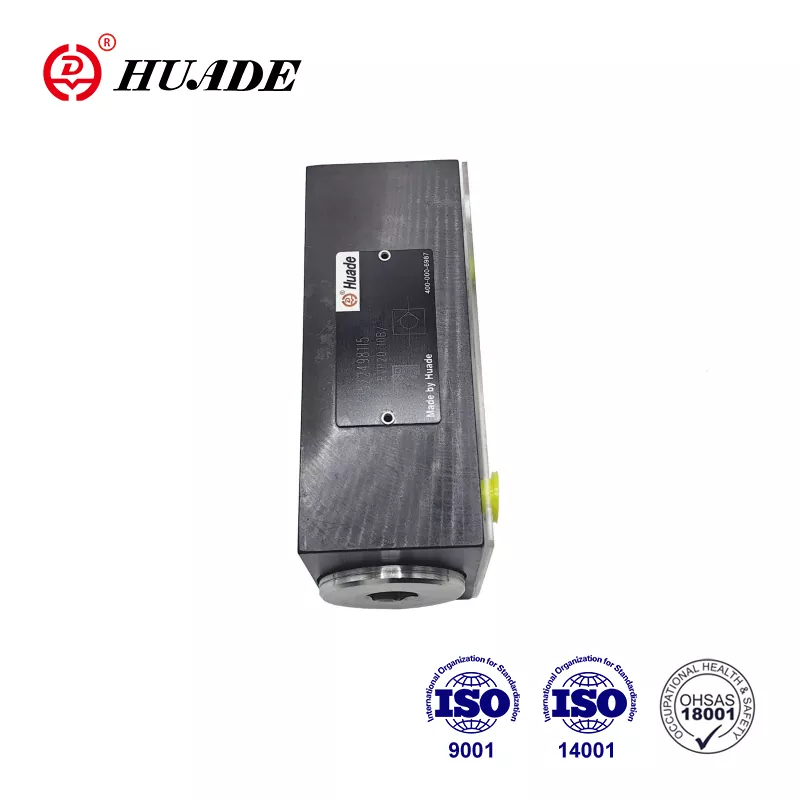

Ҳамкорӣ бо Рексрот бори дуюм дар соли 1995, клапани санҷиши баландсифати Huade RVP 20 метавонад комилан иваз кардани клапани ҳамон навъи аз ҷониби Rexroth пешниҳодшударо иваз кунад. Нархи оқилонатар аст. Ҳама клапани чеки Huade® RVP 20 кафолати як сол доранд. Завод аз ISO9001, ISO14001 ва ISO45001 гузашт. Хуаде® чек клапанҳо ба таври васеъ дар муҳандисӣ ва мошинсозӣ сохтмон, металлургия, асбобҳои дастӣ ва ғайра истифода бурда мешавад. Ин бренди кӯҳна дар Чин аст.
|
Маълумоти техникӣ |
|||||||||
|
Андоза |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Фишори корӣ, макс (МПа) |
31.5 |
||||||||
|
Фишори кушода (МПа) |
0.05 |
||||||||
|
Фишори равон |
равганхои минералй ё эфири фосфатй |
||||||||
|
Диапазони ҳарорати моеъи фишор （℃） |
-30～+80 |
||||||||
|
Диапазони часпак (мм2/с) |
2,8 ~ 500 |
||||||||
|
Ҷойгиркунии мавқеи |
ихтиёрӣ |
||||||||
Вижагиҳо:
▶ Пайвастшавӣ ба лавҳа
▶ Пӯшидани бидуни ихроҷ дар як самт
Ариза:
Клапани чеки RVP 20 асосан дар баромади насос ҳамчун клапани фишори бозгашт ва клапани гузар истифода мешавад.
Клапани чекии навъи RVP 20 вазифадор аст, ки беҳтараш ихроҷи ҷараёнро дар як самт пӯшонад ва ҷараёни озодро дар самти муқобил гузорад. Диаграммаи сохтор чунин аст. Он асосан аз корпус (1), попет (2) пружинаи компрессорӣ (3) ва курсии пружина (4) иборат аст. Зарбаи попет (2), ки аз рӯи диаметри берунии он роҳнамоӣ карда мешавад, бо таваққуфгоҳи механикӣ маҳдуд карда мешавад. Пушти фишурдашудаи дарунсохт (3) ҳаракати пӯшидаро дастгирӣ мекунад. Ғайр аз он, пружинаи фишурдакунанда (3) попетро (2) дар ҳолати пӯшида нигоҳ медорад, ҳатто вақте ки ҷараёни тавассути клапан мавҷуд нест.
Рамз
Диаграммаи сохтор
①Манзил ②Poppet ③Баҳор ④Суруди баҳорӣ
1. Моеъ бояд филтр карда шавад. Андозаи ҳадди ақали филтр 20 ㎛ аст.
2. Зарф бояд мӯҳр дошта бошад ва дар даромадгоҳи ҳаво филтри ҳавоӣ насб карда шавад.
3. Маҳсулоте, ки бе зерплавҳа ҳангоми баромадан аз завод, агар ба онҳо лозим бошад, лутфан махсус фармоиш диҳед.
4. Буридани клапанҳо бояд дараҷаи шиддатнокии баланд дошта бошанд (синфи 10.9). Лутфан онҳоро мувофиқи параметрҳои дар китоби намунавӣ овардашуда интихоб кунед ва истифода баред.
5. Ноҳамвории сатҳи бо клапан алоқаманд ба 0,8 зарур аст.
6. Марра рӯизаминии порчаи mating ба 0,01 / 100мм талаб карда мешавад.
